Lắp Android Box HTD D14 Ultra ADAS cho Ford Ranger: nhật ký các bước và điểm cần kiểm tra

Android Box HTD D14 Ultra ADAS là thiết bị 2 trong 1, kết hợp Android Box và camera hành trình 4K có ADAS. Trên Ford Ranger, box được cắm vào cổng USB đang hỗ trợ Apple CarPlay hoặc Android Auto của màn hình zin để thêm CH Play, bản đồ Vietmap và SIM 4G mà không cần thay màn hình. Bài này ghi lại từng giai đoạn lắp, những điều phải kiểm tra trên xe trước khi cắm và các điểm cần lưu ý khi dùng.

Tổng quan ca lắp đặt

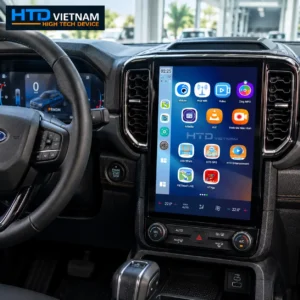

Android Box HTD D14 Ultra ADAS hiển thị trên màn hình zin của Ford Ranger

Vì sao chủ xe Ranger chọn Android Box thay vì thay màn hình?

Ranger thường được dùng cho cả công việc lẫn gia đình, nên màn hình giải trí phải làm tốt ba việc: dẫn đường, nghe nhạc, xem lại hành trình. Màn hình zin thường chỉ chạy các ứng dụng của hãng và CarPlay/Android Auto, nên chủ xe muốn thêm CH Play, YouTube hay bản đồ Vietmap sẽ cần một thiết bị bổ sung. Android Box giữ nguyên màn hình và hệ thống âm thanh của xe, nên không phải tháo bỏ màn hình gốc.

Với dòng ADAS, chủ xe còn có thêm camera hành trình 4K trong cùng bộ thiết bị, thay vì lắp riêng một camera và một box. Nếu bạn đang cân nhắc giữa các hướng nâng cấp, bài Android Box có cần thay màn hình không giải thích điều kiện xe và màn hình tương thích.

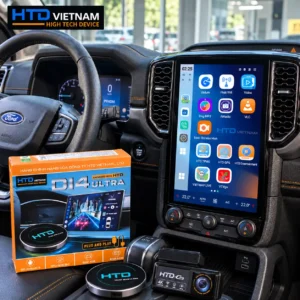

Android Box HTD D14 Ultra ADAS hiển thị giao diện HTD Launcher trên màn hình nguyên bản Ford Ranger 2025

Giới thiệu Android Box HTD D14 Ultra ADAS

Thông số dưới đây lấy từ MASTER PRODUCT của HTD và trang sản phẩm Android Box HTD D14 Ultra Adas.

Nếu không cần camera tích hợp, bạn có thể so sánh với Android Box D14 Ultra New. Nếu cần camera 2 kênh và bộ nhớ lớn hơn, xem Android Box D15 Ultra Adas.

Kiểm tra hệ thống màn hình trước khi lắp

Đây là bước quyết định xe có dùng được box hay không. D14 Ultra ADAS kết nối với xe qua cổng USB, vì vậy màn hình zin của Ranger cần hỗ trợ Apple CarPlay hoặc Android Auto. HTD không mặc định mọi đời Ranger đều có cùng loại màn hình hay cùng kiểu kết nối, nên cần kiểm tra trên đúng xe.

1. Đời xe và phiên bản: xác định đời và bản của Ranger cần lắp.
2. CarPlay/Android Auto: kết nối điện thoại với xe và xem màn hình có hiện giao diện CarPlay hoặc Android Auto không.
3. Kiểu kết nối của xe: xe đang kết nối bằng cáp hay không dây. D14 Ultra ADAS thuộc nhóm cắm cáp USB theo dữ liệu HTD.
4. Cổng USB truyền dữ liệu: thử lần lượt các cổng ở khu vực màn hình, vì có xe chỉ một cổng truyền dữ liệu.
5. Vị trí đặt box và camera: chọn chỗ không che tầm nhìn người lái và không cản các cơ cấu an toàn.

Nếu xe chỉ có CarPlay không dây hoặc chưa rõ kiểu kết nối, hãy gửi ảnh màn hình cho HTD để được kiểm tra trước khi mua. Trường hợp cần chọn dòng khác, bài Android Box cho Ford Ranger tích hợp bản đồ, nhạc online giới thiệu hướng nâng cấp bằng dòng không có camera.

Màn hình zin của Ranger trước khi lắp, dùng để kiểm tra CarPlay/Android Auto

Nhật ký quá trình lắp đặt

Giai đoạn 1. Kiểm tra xe và chuẩn bị

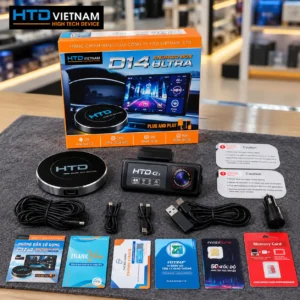

Đỗ xe ở nơi an toàn, tắt máy và kiểm tra khu vực cổng USB, vị trí đặt box và vị trí gắn camera. Đối chiếu bộ sản phẩm với danh sách: thiết bị Android Box D14 Ultra, mắt camera hành trình 4K ADAS, cáp Type-C sang C, cáp USB sang Type-C, cáp nguồn Type-Y, SIM, thẻ Vietmap Live Plus, sách hướng dẫn và thẻ bảo hành điện tử (theo trang sản phẩm).

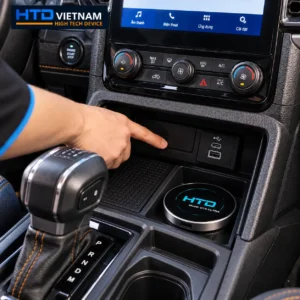

Kiểm tra cổng USB và vị trí đặt thiết bị trên Ranger

Giai đoạn 2. Kết nối box với màn hình zin

Cắm cáp từ box vào cổng USB truyền dữ liệu của xe. Theo thông tin HTD, cơ chế này là cắm và chạy, không cắt đấu dây điện và không thay đổi kết cấu màn hình zin. Chọn nguồn CarPlay/Android Auto trên màn hình xe để giao diện box hiển thị.

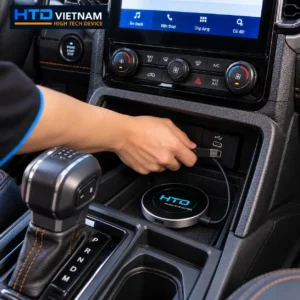

Cắm cáp Type-C từ Android Box HTD D14 Ultra ADAS vào cổng USB của Ford Ranger

Giai đoạn 3. Gắn camera hành trình ADAS

Camera 4K ADAS được kết nối với box bằng cáp trong bộ sản phẩm. Vị trí gắn nên nằm trong vùng quét của cần gạt mưa và không che tầm nhìn. Nếu cần đi dây nguồn cho camera, hãy thực hiện theo hướng dẫn của HTD hoặc kỹ thuật viên, đừng tự thay đổi hệ thống điện của xe.

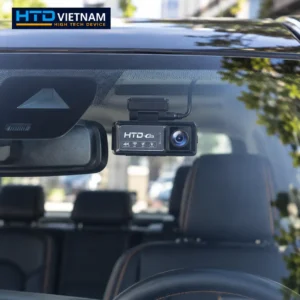

Vị trí gắn camera hành trình 4K ADAS trên kính chắn gió

Giai đoạn 4. Thiết lập ban đầu

Lắp SIM 4G hoặc kết nối Wi-Fi, mở HTD Launcher, kích hoạt Vietmap Live bằng thẻ bản quyền và ghép nối điện thoại nếu cần dùng CarPlay hoặc Android Auto không dây. Các thao tác thiết lập nên thực hiện khi xe đang dừng.

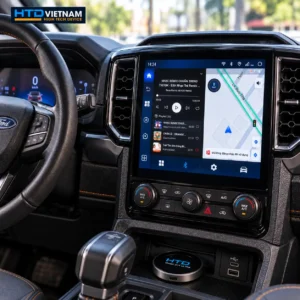

Giao diện HTD Launcher sau khi thiết lập

Giai đoạn 5. Kiểm tra và hoàn thiện

• Kiểm tra màn hình zin nhận box ổn định sau khi tắt và bật lại xe.
• Kiểm tra bản đồ, âm thanh qua loa xe và kết nối mạng.
• Kiểm tra camera ghi hình, thẻ nhớ và hình ảnh xem lại.
• Cố định dây gọn gàng, tránh ảnh hưởng chân phanh, vô-lăng và túi khí.

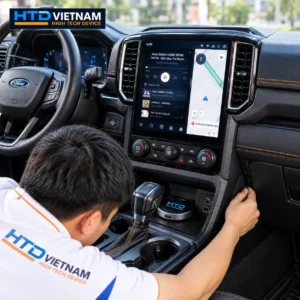

Hoàn thiện đi dây sau khi lắp

Giao diện và tính năng sau khi lắp

Theo thông tin sản phẩm, sau khi kết nối, box hiển thị giao diện HTD Launcher lên màn hình xe với các nhóm tính năng sau.

• Bản đồ và dẫn đường: Vietmap Live (quà tặng 2 năm theo MASTER PRODUCT) và GPS hai băng tần chạy trên chính box.
• Ứng dụng Android: CH Play để tải ứng dụng, cùng bộ giải trí HTD Entertainment với YouTube không quảng cáo và Zing MP3.
• Đa nhiệm: chia đôi màn hình, ví dụ bản đồ ở một bên và ứng dụng khác ở bên còn lại.
• Trợ lý giọng nói: trợ lý tiếng Việt KIKI.
• Camera ADAS: xem hình trên màn hình xe, cảnh báo va chạm phía trước và lệch làn.
• HDMI Out 1080P: xuất hình ra màn hình phía sau nếu xe có.

Các tính năng trên là mô tả theo dữ liệu sản phẩm. Hiệu quả thực tế của ADAS và độ ổn định kết nối phụ thuộc vào điều kiện đường, vị trí camera và từng xe.

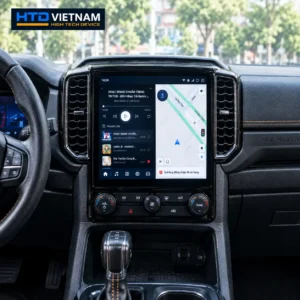

Chia đôi màn hình: bản đồ Vietmap và ứng dụng giải trí

Những lưu ý với dòng xe Ford Ranger

• Tương thích theo đời xe: loại màn hình, hướng đặt màn hình và kiểu kết nối CarPlay có thể khác nhau giữa các đời và phiên bản. HTD không khẳng định tương thích cho mọi đời Ranger.
• Cách điều khiển: thao tác trên màn hình xe có thể bị giới hạn khi xe đang chạy. Hãy thiết lập khi xe dừng.
• An toàn lái xe: không xem video hay thao tác ứng dụng khi đang lái. ADAS chỉ là cảnh báo hỗ trợ, không thay thế sự quan sát của người lái.
• Bảo hành xe: chính sách bảo hành của hãng xe do hãng và đại lý quy định. Nếu xe còn bảo hành, hãy hỏi đại lý Ford, và xem thêm bài Android Box có mất bảo hành xe không.
• Nguồn điện: chế độ giám sát đỗ xe và ghi hình khi tắt máy phụ thuộc cách cấp nguồn. Hãy hỏi kỹ thuật HTD trước khi dùng để tránh ảnh hưởng ắc quy.

Nếu box không nhận kết nối với màn hình, làm theo checklist trong bài Android Box không kết nối CarPlay: 8 bước kiểm tra cổng, cáp và điện thoại.

Android Box D14 Ultra ADAS phù hợp với ai?

• Chủ xe Ranger có màn hình zin hỗ trợ CarPlay/Android Auto qua USB và muốn thêm ứng dụng Android.
• Người muốn gộp camera hành trình 4K và Android Box vào một bộ thiết bị.
• Người cần bản đồ Vietmap chạy độc lập, không phụ thuộc điện thoại.

Không phù hợp nếu màn hình zin không có CarPlay/Android Auto, hoặc nếu bạn đã có camera hành trình ưng ý và chỉ cần box. Khi đó, hãy tham khảo danh mục Android Box cho ô tô của HTD.

Câu hỏi thường gặp

Android Box D14 Ultra ADAS có dùng được cho mọi đời Ford Ranger không?

HTD không khẳng định dùng được cho mọi đời. Box cần màn hình zin hỗ trợ CarPlay/Android Auto qua USB. Hãy kiểm tra theo năm bước ở trên hoặc gửi ảnh màn hình cho HTD.

Lắp D14 Ultra ADAS có cần thay màn hình zin không?

Không. Box hiển thị trên màn hình zin qua cổng USB, theo cơ chế cắm và chạy.

D14 Ultra ADAS khác D14 Ultra New ở điểm nào?

Theo dữ liệu HTD, cùng chip Snapdragon 680 và cấu hình 4GB/64GB, nhưng bản ADAS tích hợp camera 4K có cảnh báo va chạm và lệch làn.

Có cần SIM riêng không?

Không bắt buộc, box dùng được Wi-Fi hoặc hotspot. Khe SIM 4G/5G cho phép dùng độc lập với điện thoại.

ADAS có thay thế việc quan sát khi lái xe không?

Không. ADAS là cảnh báo hỗ trợ, người lái vẫn chịu trách nhiệm quan sát và điều khiển xe.

Bảo hành sản phẩm như thế nào?

Bảo hành 24 tháng, 1 đổi 1 trong 12 tháng đầu theo MASTER PRODUCT. Điều kiện chi tiết xem tại chính sách bảo hành đổi trả.

Kết luận và tư vấn

Với Ford Ranger, điều cần làm trước tiên là kiểm tra màn hình zin có hỗ trợ CarPlay/Android Auto qua USB hay không, rồi mới chọn dòng box. Android Box HTD D14 Ultra ADAS phù hợp khi bạn muốn gộp camera 4K có ADAS, bản đồ Vietmap và kho ứng dụng Android trên màn hình sẵn có.
